綜合檢具設計

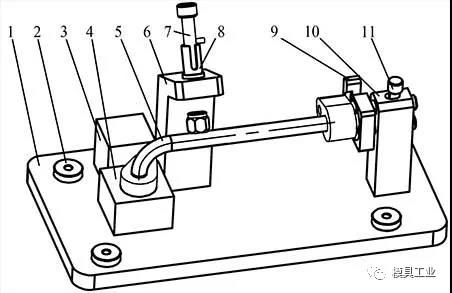

綜合測量檢具
1.底板 2.測量基準塊 3.支柱 4.基準塊 5.工件 6.支撐柱 7.插銷 8.插銷套 9.測量塊 10.測量座 11.撥銷
3個測量基準塊2是用來作為檢具加工后檢測用的測量基準；支柱3安裝肘節式壓緊器（未畫出）用來夾緊工件，使工件靠緊定位；通過推拉插銷7可以完成對?15.9mm的圓柱外表面位置度誤差的檢測，通過操作撥銷11可以完成對壓板底面P的輪廓度誤差檢測。檢具的底板及支柱選用鋁合金型材，插銷選用調質鋼制造，表面光滑、清潔。在插銷上油保持潤滑。
將檢具平放在工作臺上，將檢具的插銷7和撥銷11復位，壓緊器打開準備測量。
拿取工件，將工件的前法蘭塊卡入基準塊4，利用支柱3上的壓緊器壓緊。
旋轉插銷7，使插銷7上的導向銷卡入導槽并向下，如果插銷能順利插入被測接頭，則證明接頭位置合格。
向左推動撥銷11，撥銷能撥到底，同時沿著測量塊9的平面方向目測測量塊9與工件壓板的位置關系，如果壓板底面各處位置均不可見，則證明壓板底面輪廓度公差合格。
如果上述操作均能順利完成，則管子總成合格，檢驗完畢。
檢具經過測量系統分析（MSA）表明符合管子總成檢測要求，操作中每10s可檢測一個工件，應用在管子總成的全檢工序中，實踐證明檢具操作簡單、可靠，**符合使用要求。檢具在每檢測5萬件或使用半年后需進行綜合尺寸復測。
